Під час виходу в море навігатор працює не з умовною схемою, а з джерелом даних про акваторію. На одному аркуші або екрані зібрані глибини, берегова лінія, буї й маяки, затонулі об’єкти й фарватери. Морська карта спочатку може здаватися перевантаженою знаками, проте її читання будується на кількох чітких принципах. Варто послідовно перевіряти масштаб, одиниці вимірювання, координати, орієнтири й небезпеки.
Масштаб і рівень деталізації
Масштаб показує співвідношення між відстанню на карті та реальною відстанню. Запис 1:50 000 означає, що один сантиметр на аркуші відповідає 500 метрам у натурі. Чим менше число після двокрапки, тим більший масштаб і детальніше подана акваторія.
Для різних етапів переходу потрібні карти різного рівня деталізації:
- дрібномасштабні використовують для загального планування тривалого переходу;
- середньомасштабні підходять для руху вздовж узбережжя, між островами й через протоки;
- великомасштабні потрібні під час заходу в порт, проходження каналів або маневрування біля причалу.
Прокладати точний курс за оглядовою картою небезпечно: невеликі банки, скелі чи обмеження можуть бути узагальнені. Біля берега слід перейти на більший масштаб і звірити актуальність видання.
Як читати глибини
Цифри на водній частині карти — це проміри глибин. Одиниці зазначають у заголовку або примітках: найчастіше це метри, інколи — фути чи морські сажні. Переносити значення без перевірки одиниць не можна.
Глибини прив’язані до картографічного нуля — рівня, від якого ведеться відлік. Фактичне значення залежить від припливу, відпливу, вітру, тиску та місцевих умов. Для проходу до нанесеної глибини додають висоту припливу, потім віднімають осадку судна і запас під кілем.
Ізобати, або лінії рівних глибин, показують форму дна. Щільні лінії вказують на різку зміну рельєфу, широкі проміжки — на пологий схил. Колір мілководдя привертає увагу, але вирішальними залишаються цифри, ізобати та примітки.
Навігаційні знаки й берегові орієнтири
На карті позначають буї, бакени, маяки, вогні, створи та інше навігаційне обладнання. Біля символу вогню можуть бути вказані колір, характер спалахів, період, висота й дальність видимості. За цими даними розрізняють маяки вночі.
Під час читання знаків варто діяти послідовно:
- Знайти символ і визначити тип об’єкта.
- Прочитати скорочення та характеристики.
- Зіставити колір, форму й світловий режим із обстановкою.
- Визначити, з якого боку слід обходити знак у цій акваторії.
Створи задають безпечну лінію руху. Коли передній і задній знаки суміщені, судно перебуває на заданій осі. Створ не скасовує контролю глибини, бокового зносу та зустрічного руху.
Небезпечні ділянки й обмеження
Підводні скелі, рифи, банки, затонулі судна, кабелі, трубопроводи й заборонені зони мають окремі символи. Частину небезпек показують із найменшою відомою глибиною, інші позначають як такі, що осихають або мають невизначене положення.
Особливої уваги потребують:
- ізольовані небезпеки поблизу лінії курсу;
- мілководні виступи, які заходять у фарватер;
- райони з ненадійними або застарілими промірами;
- місця сильних течій і різкої зміни глибини;
- зони з обмеженнями для якоріння, рибальства чи проходу.
Не оцінюйте ризик лише за візуальною відстанню до символу. Враховуйте масштаб, похибку позиції, дрейф, маневровість судна та запас простору для відхилення від курсу.
Координатна сітка
Вертикальні рамки карти використовують для зчитування широти, горизонтальні — довготи. Широта показує положення на північ або південь від екватора, довгота — на схід або захід від нульового меридіана. Координати записують у градусах і хвилинах, за потреби — з десятковими частками.
Точку переносять паралельною лінійкою, транспортиром, циркулем-вимірювачем або засобами електронної системи. Відстань вимірюють за шкалою широти біля потрібної ділянки: одна хвилина широти дорівнює одній морській милі. Шкала довготи для цього не підходить, бо її лінійний розмір залежить від широти.
Перед перенесенням координат із GPS перевіряють геодезичну систему карти. Якщо датум карти й приймача різний, нанесена позиція може зміститися. Біля берега навіть невелика різниця має значення.
Використання карти під час планування маршруту
Планування починають не з прямої лінії між точками, а з оцінки всієї смуги переходу. Морська карта є основою курсу, але її використовують разом із прогнозом погоди, даними про припливи й течії, повідомленнями мореплавцям, лоцією та місцевими правилами.
Робочий порядок може бути таким:
- Вибрати карти потрібного масштабу.
- Позначити точки повороту, небезпеки та межі безпечної води.
- Розрахувати курси й відстані.
- Оцінити осадку, запас під кілем, припливи та можливий крен.
- Перевірити течію, вітер, знос і доступні укриття.
- Визначити контрольні орієнтири та резервні дії.

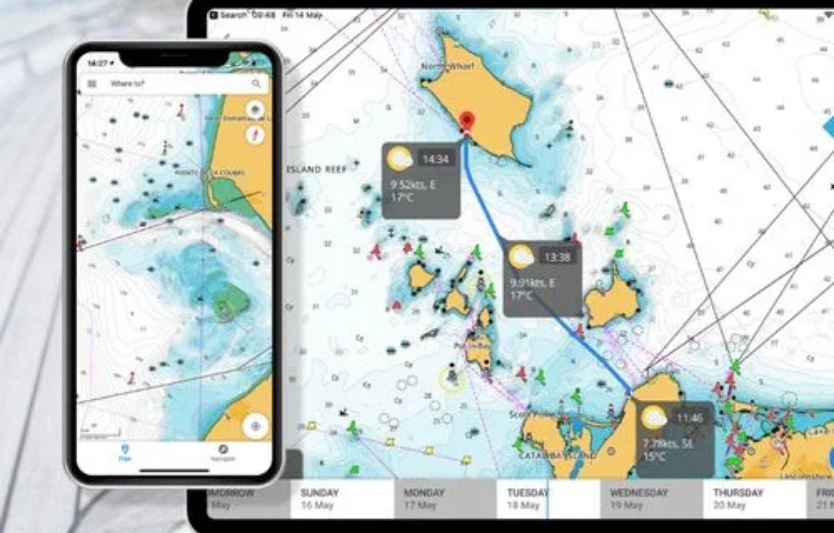

- Перенести маршрут у систему й звірити його з картою.
Під час переходу позицію судна регулярно звіряють із буями, береговими орієнтирами, глибинами та показами приладів. Якщо обстановка не збігається з очікуваною, курс коригують після оцінки небезпек, а не механічно повертаються на прокладену лінію.
Висновок
Упевнене читання карти починається з чіткого порядку: перевірити масштаб, одиниці глибин і картографічний нуль, знайти небезпечні ділянки, прочитати характеристики знаків, звірити координати та оцінити коридор маршруту. Карта не замінює спостереження й морської практики, але дає надійну основу для рішень. Уважна підготовка до виходу зменшує кількість несподіванок на воді й допомагає діяти спокійніше.
